Özellikleri

Teknik Özellikler

Çalışma Gerilimi Aralığı: S50mA(12V)/s25mA(24V)

CAN iletişimi: 1 kanal

Tek hücre algılama aralığı: 0-5000mV; 0-5000mV; Exceeding the range of -0.5~6V can cause AFE damage -0,5

Gerilim toplama doğruluğu: ±5mV

Sıcaklık algılama doğruluğu ±2°C: ±2°C

Denge Fonksiyonu: Destek, pasif dengeleme

Dengeli sayıda açılış rotası: Her 8 kanalda 1 kanal eşitleme etkinleştirilebilir

Dijital sinyal güç girişi: Max120mA, etkin değer 30-50mA

Otomatik adres tahsisi: Destek

Io çıkışı: 2 yollu kuru kontak, 2A nominal, pasif çıkış

Önyükleyici: CAN veriyolu yazma ve yazma desteği

Güç kaynağının ters bağlantısına karşı koruma: Destek

Güç dalgalanmasının önlenmesi: Destek

Vurgulamak:
Yüksek Voltajlı Pil Yönetim Sistemi
,
BMS Pil Yönetim Sistemi
,
OEM Yüksek Voltajlı BMS

Temel bilgiler

Menşe yeri: Çin

Marka adı: Ecolite/OEM/ODM

Ödeme & teslimat koşulları

Ambalaj bilgileri: Karton Palet Konteyneri

Teslim süresi: 1-2 ay

Ödeme koşulları: L/C, T/T

Yetenek temini: ayda 2000 birim

Fotoğraf Galerisi

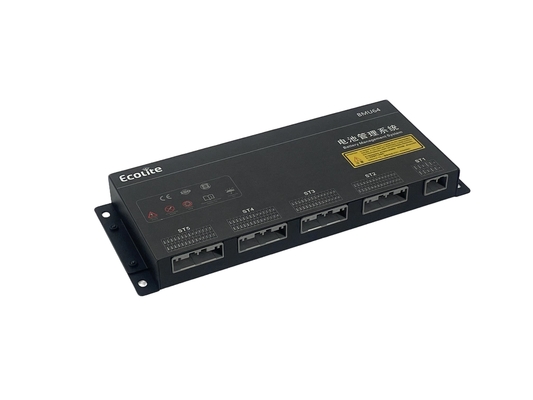

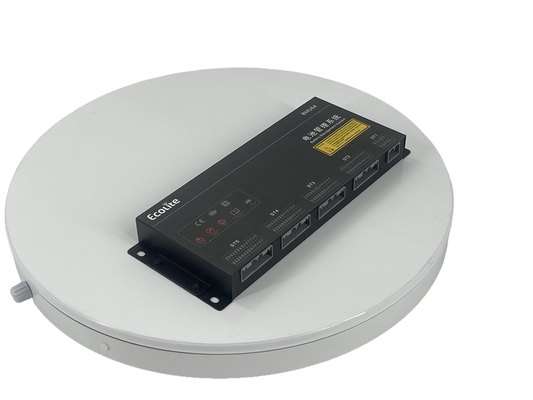

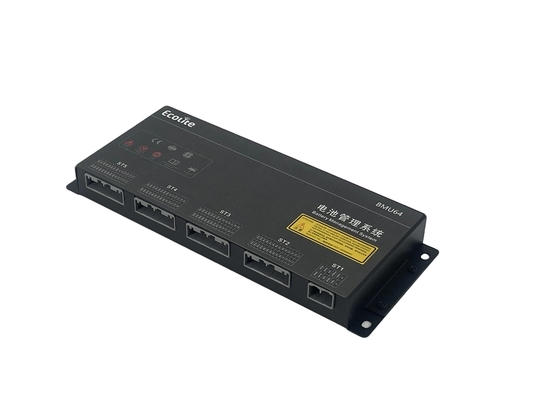

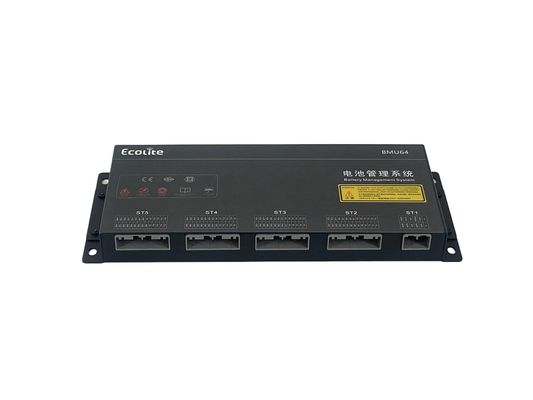

Ecolite Yüksek Voltajlı BMS Enerji Depolama Batarya Yönetim Sistemi BMU64

Ürün Açıklaması

Ecolite Yüksek Fonksiyonlu Enerji Depolama Batarya Yönetim Sistemi BMU64

Enerji Depolama Derneği 3. Seviye Mimarlık Şeması:
3. Seviye pil sistemi mimarisi: Birinci Seviye Kontrol: BAU, pil dizisindeki çeşitli pil kümelerini merkezi olarak yönetir ve harici PCS, UPS, EMS, klima ile iletişim kurar.Sıvı soğutma, yangın koruması vb.
İkincil kontrol: BCU1~BCU, her bir batarya kümesini yönetmek, kümeden batarya bilgileri toplamak, yüksek voltaj kontrolü ve kümeden bilgiyi BAU'ya yüklemek;

Köle kontrolü:BMU1~BMUn, pil modülünün batarya voltajı, sıcaklığı ve diğer bilgileri toplamasından sorumludur.

Ürün Fonksiyon konfigürasyonu

BCU Parametreler MinimumValue TipicalValue Maksimum Birim Değeri Açıklama

Güç girişi 9 24 32 v

Çalışma akımı 180 125 130 mA

İsimlendirilmiş güç S3 W

CAN Bus 3 Kanal 2 yönlü yalıtım, 1 yönlü yalıtım

485 otobüs 2 Kanal İki yönlü yalıtım

LAN arayüzü (TCP/P) 1 Kanal

Yüksek kenar çıkışı 8 + 2 Kanal PWM çıkışı için 2 yönlü destek

Aktarma giriş algılama 9 Kanal Tek yönlü, derin inceleme algılama

Kuru düğüm çıkışı 2 Kanal 2A, pasif çıkış

Sıcaklık algılama 4 Kanal +2°C°C,-40~125°C,NTC-10K,100K destekler

Toplam gerilim algılama kanalı 3 Kanal 1 kanal ana ve olumsuz röle yapışkanlığı algısını destekler

Toplam gerilim algılama aralığı 12 1500 V Toplam basınç algılama hatası ≤ 0,3%

Akü paketinin nominal voltajını yönet 1500 V Rasrocltage soya, gerilimi kaldırın
AC3100+, DC4380+

BMU sayısını destekler 40 PCS

Toplamı tespit et 6 500 Çizgi Kullanılır

Pil tellerinin sayısı BMU ile birlikte

Akım algılama 2 Kanal 1 splitter destekler,1 Hall ((5v,12v destekler),
ve aynı anda veri toplayabilir

Akım algılama aralığı -1500. 1500 A Aralık isteğe bağlı

Mevcut algılama hatası 0 1 %1 FSR A Tipik hata %0,5 FSR, maksimum hata %1 FSR

İzolasyon testi % 15 KΩ 0-200KΩ,hata<15KΩ;>200KΩ,hata≤+15%

BCU otomatik adresleme destek İzolasyon türü, seviye sinyali adreslenmiştir

SOC tahmini hatası 0 % 3 % 5 % ≤ 5

SOH tahmini doğruluğu 0 % 3 % 10

Devlet kuruluşlarının tahminlerinin doğruluğu 0 % 3 % 5

Ürün Fonksiyon konfigürasyonu

BAU Parametreler MinimumValue TipicalValue Maksimum Birim Değeri Açıklama

Güç girişi 9 24 32 v

Çalışma akımı 180 200 220 mA

İsimlendirilmiş güç ≤ 5 W

CAN otobüsü 4 Kanal İzolasyon iletişim

485 otobüs 4 Kanal İzolasyon iletişim

USB arayüzü 1 Kanal Dış veri depolaması için kullanılır, varsayılan 32/64G

LAN arayüzü (TCP/IP) 2 Kanal

Relay sürücüsü çıkışı (RL) 4 Kanal

Kuru düğüm çıkışı (DO) 4 Kanal 2A dereceli, pasif kuru düğüm

Dijital Giriş (DlH) 2 Kanal Yüksek düzeyde algılama

Dijital Girdi (DlL) 2 Kanal Düşük seviyede algılama

Dijital sinyal güç girişi 1 Kanal İzolasyon sinyali algılama güç kaynağı

BCU sayısını destekler 30 PCS

Ürün Fonksiyon konfigürasyonu

BMU Parametreler BMU16 BMU32 BMU48 BMU64

Çalışma voltaj aralığı 9~32V

Çalışma voltaj aralığı S50mA ((12V) /s25mA ((24V)

İsimlendirilmiş güç ≤0.6W

CAN iletişim 1 Kanal

Voltaj alma dizileri sayısı 16 32 48 64

Sıcaklık algılama noktası 4 8 12 16

Tek hücre algılama aralığı 0-5000mV; -0.5 ~ 6V aralığını aşmak AFE hasarına neden olabilir

Voltaj elde etme doğruluğu ±5mV

Sıcaklık algılama doğruluğu ±2°C ±2°C

Denge fonksiyonu Destek, pasif dengeleme

Açılan rotaların dengelenmiş sayısı Her 8 kanalda 1 kanal eşitleme etkinleştirilebilir.

Dijital sinyal güç girişi Max120mA, etkin değer 30-50mA

Otomatik adres tahsisatı Destek

Üretim 2 yönlü kuru temas, 2A, pasif çıkış

Analog giriş algılama 2 yönlü (yüksek kenar algılama)

Başlatıcı CAN otobüsün yakılması ve yazılmasını destekle

CAN iletişim 1 Kanal

Güç kaynağının tersine karşı bağlantısı Destek

Güç artışının önlenmesi Destek

Voltaj direnci Voltaj AC3100+, DC4380+

Çalışma sıcaklığı -40°C~85°C

Depolama sıcaklığı -40°C~125°C

Koruma seviyesi IP43, Su geçirmez

Nemlilik <95%,Kondansiyon yok

Şok ≤5500m

Otomatik adres tahsisatı 10-25Hz'de amplituda 1.2mm'dir. 26-500Hz'de maksimum 30m/s.

Bırakın. 1.5m, hem yatay hem de dikey yönde 5 kez, PCBA'ya zarar gelmedi, performansta değişiklik olmadı
