Seviye 3 Pil Yönetim Sistemi Enerji Depolama BMS BAU BCU BMU Kontrolü ile

100 sistemi
MOQ
Inquiry
fiyat
Seviye 3 Pil Yönetim Sistemi Enerji Depolama BMS BAU BCU BMU Kontrolü ile
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Gerilim toplama doğruluğu: ±5mV
Sıcaklık algılama doğruluğu: ±2°C
Vurgulamak:

Pil Yönetim Sistemi BCU Kontrolü

,

BMU Pil Yönetim Sistemi

,

BAU Kontrol Enerji Depolama BMS
Temel bilgiler
Menşe yeri: Çin
Marka adı: Ecolite/OEM/ODM
Ödeme & teslimat koşulları
Ambalaj bilgileri: Karton Palet Konteyneri
Teslim süresi: 1-2 ay
Ödeme koşulları: L/C, T/T
Yetenek temini: ayda 2000 birim
Ürün Açıklaması

BAU BCU ve BMU Kontrolü ile enerji depolama için Ecolite Seviye 3 Pil Yönetim Sistemi

Enerji Depolama Şeması 3. Seviye Mimarlık Sistemi:
Seviye 3 pil sistemi mimarisi: Birinci seviye kontrol: BAU, pil dizisindeki çeşitli pil kümelerini merkezi olarak yönetir ve harici PCS, UPS, EMS, klima ile iletişim kurar.Sıvı soğutma, yangın koruması vb.
İkincil kontrol: BCU1~BCU, her bir batarya kümesini yönetmek, kümeden batarya bilgileri toplamak, yüksek voltaj kontrolü ve kümeden bilgiyi BAU'ya yüklemek;

Köle kontrolü:BMU1~BMUn, pil modülünün batarya voltajı, sıcaklığı ve diğer bilgileri toplamasından sorumludur.

Ürün Fonksiyon konfigürasyonu

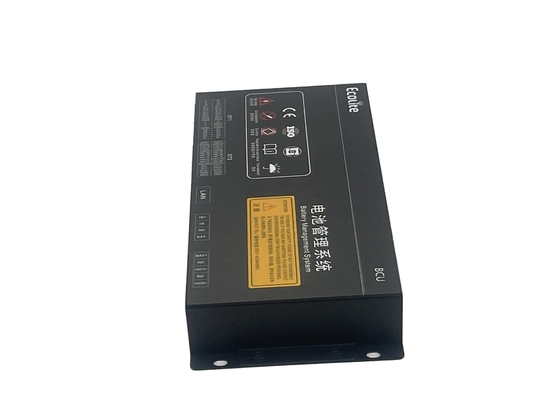

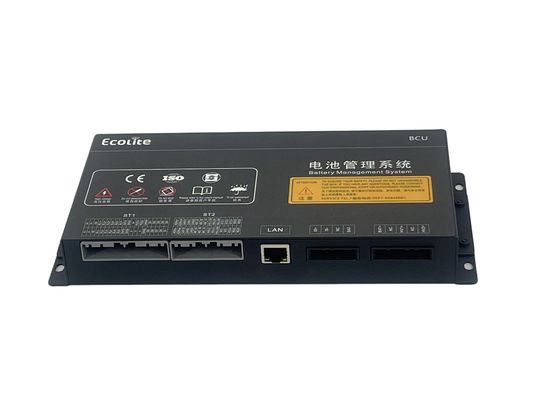

BCU Parametreler MinimumValue TipicalValue Maksimum Birim Değeri Açıklama
Seviye 3 Pil Yönetim Sistemi Enerji Depolama BMS BAU BCU BMU Kontrolü ile 0 Güç girişi 9 24 32 v
Çalışma akımı 180 125 130 mA
İsimlendirilmiş güç     S3 W
CAN Bus     3 Kanal 2 yönlü yalıtım, 1 yönlü yalıtım
485 otobüs     2 Kanal İki yönlü yalıtım
LAN arayüzü (TCP/P)     1 Kanal
Yüksek kenar çıkışı     8 + 2 Kanal PWM çıkışı için 2 yönlü destek
Aktarma giriş algılama     9 Kanal Tek yönlü, derin inceleme algılama
Kuru düğüm çıkışı     2 Kanal 2A, pasif çıkış
Sıcaklık algılama     4 Kanal +2°C°C,-40~125°C,NTC-10K,100K destekler
Toplam gerilim algılama kanalı     3 Kanal 1 kanal ana ve olumsuz röle yapışkanlığı algısını destekler
Toplam gerilim algılama aralığı 12   1500 V Toplam basınç algılama hatası ≤ 0,3%
Akü paketinin nominal voltajını yönet   1500   V Rasrocltage soya, gerilimi kaldırın
AC3100+, DC4380+
BMU sayısını destekler     40 PCS
Toplamı tespit et 6   500 Çizgi Kullanılır
Pil tellerinin sayısı         BMU ile birlikte
Akım algılama     2 Kanal 1 splitter destekler,1 Hall ((5v,12v destekler),
ve aynı anda veri toplayabilir
Akım algılama aralığı -1500.   1500 A Aralık isteğe bağlı
Mevcut algılama hatası 0 1 %1 FSR A Tipik hata %0,5 FSR, maksimum hata %1 FSR
İzolasyon testi     % 15 KΩ 0-200KΩ,hata<15KΩ;>200KΩ,hata≤+15%
BCU otomatik adresleme   destek     İzolasyon türü, seviye sinyali adreslenmiştir
SOC tahmini hatası 0 % 3 % 5   % ≤ 5
SOH tahmini doğruluğu 0 % 3 % 10
Devlet kuruluşlarının tahminlerinin doğruluğu 0 % 3 % 5



Ürün Fonksiyon konfigürasyonu
BAU Parametreler MinimumValue TipicalValue Maksimum Birim Değeri Açıklama
Seviye 3 Pil Yönetim Sistemi Enerji Depolama BMS BAU BCU BMU Kontrolü ile 1 Güç girişi 9 24 32 v
Çalışma akımı 180 200 220 mA
İsimlendirilmiş güç     ≤ 5 W
CAN otobüsü     4 Kanal İzolasyon iletişim
485 otobüs     4 Kanal İzolasyon iletişim
USB arayüzü     1 Kanal Dış veri depolaması için kullanılır, varsayılan 32/64G
LAN arayüzü (TCP/IP)     2 Kanal
Relay sürücüsü çıkışı (RL)     4 Kanal
Kuru düğüm çıkışı (DO)     4 Kanal 2A dereceli, pasif kuru düğüm
Dijital Giriş (DlH)     2 Kanal Yüksek düzeyde algılama
Dijital Girdi (DlL)     2 Kanal Düşük seviyede algılama
Dijital sinyal güç girişi     1 Kanal İzolasyon sinyali algılama güç kaynağı
BCU sayısını destekler     30 PCS



Ürün   Fonksiyon konfigürasyonu
BMU Parametreler BMU16 BMU32 BMU48 BMU64
Seviye 3 Pil Yönetim Sistemi Enerji Depolama BMS BAU BCU BMU Kontrolü ile 2 Çalışma voltaj aralığı 9~32V
Çalışma voltaj aralığı S50mA ((12V) /s25mA ((24V)
İsimlendirilmiş güç ≤0.6W
CAN iletişim 1 Kanal
Voltaj alma dizileri sayısı 16 32 48 64
Sıcaklık algılama noktası 4 8 12 16
Tek hücre algılama aralığı 0-5000mV; -0.5 ~ 6V aralığını aşmak AFE hasarına neden olabilir
Voltaj elde etme doğruluğu ±5mV
Sıcaklık algılama doğruluğu ±2°C ±2°C
Denge fonksiyonu Destek, pasif dengeleme
Açılan rotaların dengelenmiş sayısı Her 8 kanalda 1 kanal eşitleme etkinleştirilebilir.
Dijital sinyal güç girişi Max120mA, etkin değer 30-50mA
Otomatik adres tahsisatı Destek
Üretim 2 yönlü kuru temas, 2A, pasif çıkış
Analog giriş algılama 2 yönlü (yüksek kenar algılama)
Başlatıcı CAN otobüsün yakılması ve yazılmasını destekle
CAN iletişim 1 Kanal
Güç kaynağının tersine karşı bağlantısı Destek
Güç artışının önlenmesi Destek
Voltaj direnci Voltaj AC3100+, DC4380+
Çalışma sıcaklığı -40°C~85°C
Depolama sıcaklığı -40°C~125°C
Koruma seviyesi IP43, Su geçirmez
Nemlilik <95%,Kondansiyon yok
Şok ≤5500m
Otomatik adres tahsisatı 10-25Hz'de amplituda 1.2mm'dir. 26-500Hz'de maksimum 30m/s.
Bırakın. 1.5m, hem yatay hem de dikey yönde 5 kez, PCBA'ya zarar gelmedi, performansta değişiklik olmadı
