Özellikleri

Teknik Özellikler

Çalışma Gerilimi Aralığı: S50mA(12V)/s25mA(24V)

İsimlendirilmiş güç: ≤0.6w

CAN iletişimi: 1 kanal

Gerilim toplama dizilerinin sayısı: 16

Sıcaklık algılama noktası: 4

Denge Fonksiyonu: Destek, pasif dengeleme

Dengeli sayıda açılış rotası: Her 8 kanalda 1 kanal eşitleme etkinleştirilebilir

Otomatik adres tahsisi: Destek

Güç kaynağının ters bağlantısına karşı koruma: Destek

Güç dalgalanmasının önlenmesi: Destek

Koruma seviyesi: IP43, Su geçirmez değil

Vurgulamak:

Enerji Depolama BMS Yüksek Voltaj

ODM BMS Yüksek Voltaj

Temel bilgiler

Menşe yeri: Çin

Marka adı: Ecolite/OEM/ODM

Ödeme & teslimat koşulları

Ambalaj bilgileri: Karton Palet Konteyneri

Teslim süresi: 1-2 ay

Ödeme koşulları: L/C, T/T

Yetenek temini: ayda 2000 birim

Fotoğraf Galerisi

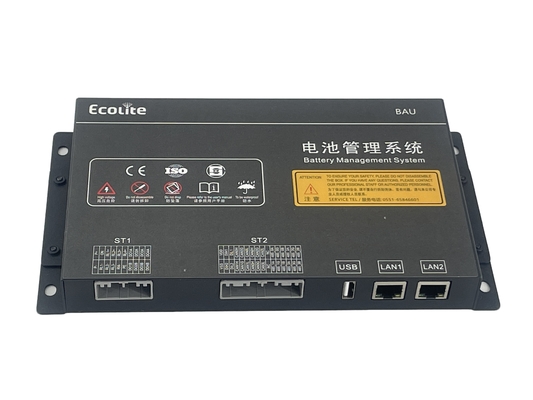

Ecolite BMS Enerji Depolaması için Yüksek Voltaj BAU Seviye 3 Mimarlık

Ürün Açıklaması

Enerji Depolama BAU Yüksek Voltajlı Pil Yönetim Sistemi 3. Seviye Mimarlık

Enerji Depolama Derneği 3. Seviye Mimarlık Şeması:
Seviye 3 pil sistemi mimarisi:İlk seviye kontrol: BAU, pil dizisindeki çeşitli pil kümelerini merkezi olarak yönetir ve harici PCS, UPS, EMS, klima ile iletişim kurar.Sıvı soğutma, yangın koruması, vb.
İkincil kontrol: BCU1~BCU, her bir batarya kümesini yönetmek, kümel batarya bilgilerini toplamak, yüksek voltaj kontrolü ve kümel bilgilerini BAU'ya yüklemek;

Köle kontrolü:BMU1~BMUn, pil modülünün voltajı, sıcaklığı ve diğer bilgilerini toplama sorumluluğundadır.

Ürün	Fonksiyon konfigürasyonu
BCU	Parametreler	MinimumValue	TipicalValue	Maksimum Birim Değeri		Açıklama
	Güç girişi	9	24	32	v
	Çalışma akımı	180	125	130	mA
	İsimlendirilmiş güç			S3	W
	CAN Bus			3	Kanal	2 yönlü yalıtım, 1 yönlü yalıtım
	485 otobüs			2	Kanal	İki yönlü yalıtım
	LAN arayüzü (TCP/P)			1	Kanal
	Yüksek kenar çıkışı			8 + 2	Kanal	PWM çıkışı için 2 yönlü destek
	Aktarma giriş algılama			9	Kanal	Tek yönlü, derin inceleme algılama
	Kuru düğüm çıkışı			2	Kanal	2A, pasif çıkış
	Sıcaklık algılama			4	Kanal	+2°C°C,-40~125°C,NTC-10K,100K destekler
	Toplam gerilim algılama kanalı			3	Kanal	1 kanal ana ve olumsuz röle yapışkanlığı algısını destekler
	Toplam gerilim algılama aralığı	12		1500	V	Toplam basınç algılama hatası ≤ 0,3%
	Akü paketinin nominal voltajını yönet		1500		V	Rasrocltage soya, gerilimi kaldırın AC3100+, DC4380+
	BMU sayısını destekler			40	PCS
	Toplamı tespit et	6		500	Çizgi	Kullanılır
	Pil tellerinin sayısı					BMU ile birlikte
	Akım algılama			2	Kanal	1 splitter destekler,1 Hall ((5v,12v destekler), ve aynı anda veri toplayabilir
	Akım algılama aralığı	-1500.		1500	A	Aralık isteğe bağlı
	Mevcut algılama hatası	0	1	%1 FSR	A	Tipik hata %0,5 FSR, maksimum hata %1 FSR
	İzolasyon testi			% 15	KΩ	0-200KΩ,hata<15KΩ;>200KΩ,hata≤+15%
	BCU otomatik adresleme		destek			İzolasyon türü, seviye sinyali adreslenmiştir
	SOC tahmini hatası	0	% 3	% 5		% ≤ 5
	SOH tahmini doğruluğu	0	% 3	% 10
	Devlet kuruluşlarının tahminlerinin doğruluğu	0	% 3	% 5

Ürün	Fonksiyon konfigürasyonu
BAU	Parametreler	MinimumValue	TipicalValue	Maksimum Birim Değeri		Açıklama
	Güç girişi	9	24	32	v
	Çalışma akımı	180	200	220	mA
	İsimlendirilmiş güç			≤ 5	W
	CAN otobüsü			4	Kanal	İzolasyon iletişim
	485 otobüs			4	Kanal	İzolasyon iletişim
	USB arayüzü			1	Kanal	Dış veri depolaması için kullanılır, varsayılan 32/64G
	LAN arayüzü (TCP/IP)			2	Kanal
	Relay sürücüsü çıkışı (RL)			4	Kanal
	Kuru düğüm çıkışı (DO)			4	Kanal	2A dereceli, pasif kuru düğüm
	Dijital Giriş (DlH)			2	Kanal	Yüksek düzeyde algılama
	Dijital Girdi (DlL)			2	Kanal	Düşük seviyede algılama
	Dijital sinyal güç girişi			1	Kanal	İzolasyon sinyali algılama güç kaynağı
	BCU sayısını destekler			30	PCS

Ürün		Fonksiyon konfigürasyonu
BMU	Parametreler	BMU16	BMU32	BMU48	BMU64
	Çalışma voltaj aralığı	9~32V
	Çalışma voltaj aralığı	S50mA ((12V) /s25mA ((24V)
	İsimlendirilmiş güç	≤0.6W
	CAN iletişim	1 Kanal
	Voltaj alma dizileri sayısı	16	32	48	64
	Sıcaklık algılama noktası	4	8	12	16
	Tek hücre algılama aralığı	0-5000mV; -0.5 ~ 6V aralığını aşmak AFE hasarına neden olabilir
	Voltaj elde etme doğruluğu	±5mV
	Sıcaklık algılama doğruluğu ±2°C	±2°C
	Denge fonksiyonu	Destek, pasif dengeleme
	Açılan rotaların dengelenmiş sayısı	Her 8 kanalda 1 kanal eşitleme etkinleştirilebilir.
	Dijital sinyal güç girişi	Max120mA, etkin değer 30-50mA
	Otomatik adres tahsisatı	Destek
	Üretim	2 yönlü kuru temas, 2A, pasif çıkış
	Analog giriş algılama	2 yönlü (yüksek kenar algılama)
	Başlatıcı	CAN otobüsün yakılması ve yazılmasını destekle
	CAN iletişim	1 Kanal
	Güç kaynağının tersine karşı bağlantısı	Destek
	Güç artışının önlenmesi	Destek
	Voltaj direnci	Voltaj AC3100+, DC4380+
	Çalışma sıcaklığı	-40°C~85°C
	Depolama sıcaklığı	-40°C~125°C
	Koruma seviyesi	IP43, Su geçirmez
	Nemlilik	<95%,Kondansiyon yok
	Şok	≤5500m
	Otomatik adres tahsisatı	10-25Hz'de amplituda 1.2mm'dir. 26-500Hz'de maksimum 30m/s.
	Bırakın.	1.5m, hem yatay hem de dikey yönde 5 kez, PCBA'ya zarar gelmedi, performansta değişiklik olmadı
