Ecolite Akıllı BMS Seviye 3 Mimarlık Ev Enerji Depolama Lityum LFP Pil Yönetim Sistemi

Son Derece İşlevsel Seviye 3 Mimari Sistemi BCU Enerji Depolama için Yüksek Gerilim Akü Yönetim Sistemi

Bu ürünler hakkında:

Ecolite Smart BMS Active Balance Ev Enerji Depolama Lityum LFP LifePO4 Pil 8S 24V 16S 48V 100A Yönetim Sistemi BMS, ev enerji depolama sistemleri de dahil olmak üzere çeşitli uygulamalar için verimli enerji depolama yönetimi sağlayarak optimum pil performansı ve uzun ömür sağlar.

Özelleştirilebilir Seçenekler: Bu ürün, özelleştirilebilir tahta kalınlığı, delik boyutu, çizgi genişliği ve satır aralığı sunarak, özel bir çözüm talep eden bir müşterinin belirttiği gibi belirli kullanıcı gereksinimlerini karşılar.

  Sağlam İletişim Protokolleri: BMS, LAN, USB Arayüzü, CAN iletişim protokollerini destekleyebilir,

Enerji depolama seviyesi 3 Mimari Sisteminin Şeması:
Seviye 3 pil sistemi mimarisi:

Birinci seviye kontrol: BAU, akü dizisindeki çeşitli akü kümelerini merkezi olarak yönetir ve harici PCS, UPS, EMS, klima, sıvı soğutma, yangından korunma vb. ile iletişim kurar;
İkincil kontrol: BCU1~BCUm, her bir pil kümesinin yönetilmesi, küme pil bilgilerinin toplanması, yüksek voltaj kontrolü ve küme bilgilerinin BAU'ya yüklenmesi;

Slave kontrolü: BMU1~BMun, akü voltajı, sıcaklığı ve akü modülünün diğer bilgilerinin toplanmasından sorumludur.

Ürünler	İşlev yapılandırması
BCU	Parametre	Minimum Değer	Tipik Değer	Maksimum Birim Değeri		Tanım
	Güç girişi	9	24	32	v
	Çalışma akımı	180	125	130	mA
	Nominal güç			S3	K
	CAN Veriyolu			3	Kanal	2 yollu izolasyon, 1 yollu izolasyonsuz
	485 Otobüs			2	Kanal	2 yollu izolasyon
	LAN arayüzü (TCP/P)			1	Kanal
	Yüksek kenar çıkışı			8+2	Kanal	PWM çıkışı için 2 yönlü destek
	Giriş algılamayı değiştirme			9	Kanal	solaed acise dee prosive algılama, 1 yollu
	Kuru düğüm çıkışı			2	Kanal	Nominal 2A, pasif çıkış
	Sıcaklık algılama			4	Kanal	+2°C,-40~125°°C, NTC-10K,100K'yı destekler
	Toplam voltaj algılama kanalı			3	Kanal	1 kanal ana ve negatif röle yapışma tespitini destekler
	Toplam voltaj algılama aralığı	12		1500	V	Toplam basınç algılama hatası ≤ %0,3
	Pil takımının nominal voltajını yönetin		1500		V	Rasrocltage ssoy, dayanım gerilimi AC3100+,DC4380+
	BMU sayısını destekler			40	adet
	Toplamı tespit et	6		500	Sahil	Kullanılan
	Pil dizisi sayısı					BMU ile kavuşum
	Akım tespiti			2	Kanal	1 ayırıcıyı, 1 Salonu destekler (5v,12v'yi destekler), ve aynı anda veri toplayabilir
	Akım algılama aralığı	-1500		1500	A	Aralık isteğe bağlı
	Akım algılama hatası	0	1	%1FSR	A	Tipik hata %0,5 FSR, maksimum hata %1 FSR
	Yalıtım testi			%15	KO	0-200KΩ,hata<15KΩ;>200KΩ,hata≤+15%
	BCU otomatik adresleme		Destek			İzolasyon tipi, seviye sinyali adreslendi
	SOC tahmin hatası	0	%3	%5		≤%5
	SOH tahmin doğruluğu	0	%3	%10
	KİT tahmin doğruluğu	0	%3	%5

Ürünler	İşlev yapılandırması
BAU	Parametre	Minimum Değer	Tipik Değer	Maksimum Birim Değeri		Tanım
	Güç girişi	9	24	32	v
	Çalışma akımı	180	200	220	mA
	Nominal güç			≤5	K
	CAN Veriyolu			4	Kanal	izolasyon iletişimi
	485 Otobüs			4	Kanal	izolasyon iletişimi
	USB arayüzü			1	Kanal	Harici veri depolama için kullanılır, varsayılan 32/64G
	LAN arayüzü (TCP/IP)			2	Kanal
	Röle sürücü çıkışı (RL)			4	Kanal
	Kuru düğüm çıkışı (DO)			4	Kanal	2A dereceli, pasif kuru düğüm
	Dijital Giriş (DlH)			2	Kanal	Yüksek seviye tespiti
	Dijital Giriş (DlL)			2	Kanal	Düşük seviye tespiti
	Dijital sinyal güç girişi			1	Kanal	izolasyon sinyali algılama güç kaynağı
	BCU sayısını destekler			30	adet

Ürünler		İşlev yapılandırması

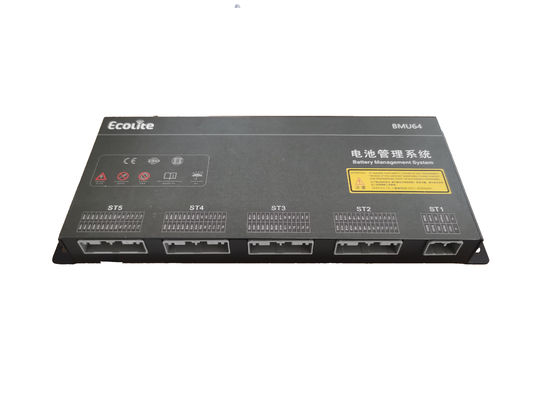

BMU	Parametre	BMU16	BMU32	BMU48	BMU64
	Çalışma voltajı aralığı	9~32V
	Çalışma voltajı aralığı	S50mA(12V)/s25mA(24V)
	Nominal güç	≤0,6W
	CAN iletişimi	1 Kanal
	Gerilim toplama dizilerinin sayısı	16	32	48	64
	Sıcaklık algılama noktası	4	8	12	16
	Tek hücre algılama aralığı	0-5000mV; -0,5~6V aralığının aşılması AFE hasarına neden olabilir
	Gerilim toplama doğruluğu	±5mV
	Sıcaklık algılama doğruluğu ±2°C	±2°C
	Denge fonksiyonu	Destek, pasif dengeleme
	Dengeli sayıda açılış rotası	Her 8 kanalda 1 kanal eşitleme etkinleştirilebilir
	Dijital sinyal güç girişi	Max120mA, etkin değer 30-50mA
	Otomatik adres tahsisi	Destek
	Io çıkışı	2 yollu kuru kontak, 2A nominal, pasif çıkış
	Analog giriş algılama	2 yollu (yüksek kenar algılama)
	Önyükleyici	CAN veriyolu yazma ve yazma desteği
	CAN iletişimi	1 Kanal
	Güç kaynağının ters bağlantısının önlenmesi	Destek
	Güç dalgalanmasının önlenmesi	Destek
	Gerilim direnci	Gerilim dayanımı AC3100+,DC4380+
	Çalışma sıcaklığı	-40°C~85°C
	Depolama sıcaklığı	-40°C~125°C
	Koruma seviyesi	IP43, Su geçirmez değil
	Nem aralığı	<%95,Yoğuşma yok
	Şok	≤5500m
	Otomatik adres tahsisi	10-25Hz'de genlik 1,2 mm'dir: 26-500Hz'de maksimum 30m/S
	Düşürmek	1,5 m, hem yatay hem de dikey yönde 5 kez, PCBA'da hasar yok, performansta değişiklik yok
