Vurgulamak:
48V hibrit saf sinüs dalga invertörü
, 20KW üç fazlı güneş enerjisi invertörü
, IP65 su geçirmez saf sinüs invertörü

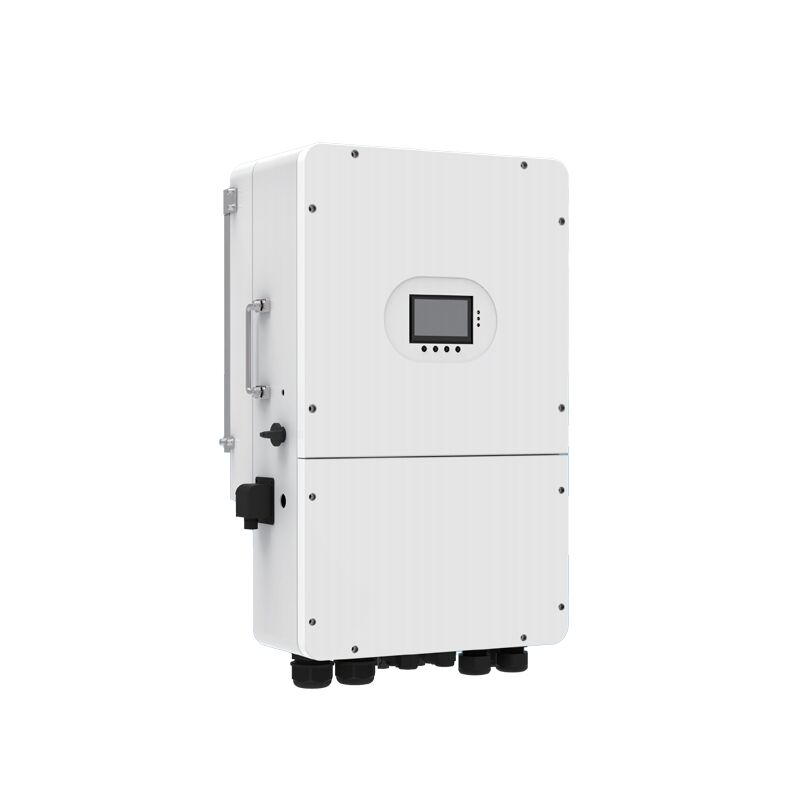

Ecolite 48V 20KW Hibrit İnvertör Üç Fazlı Saf Sinüs Dalga IP65
Ürün Detayları
Ürün Genel Bakışı
Ecolite 48V 20KW hibrit invertör, konut ve ticari enerji depolama sistemleri için saf sinüs dalga üç fazlı çıkış sunar. Maksimum 350A şarj ve deşarj akımı ile bu invertör, ölçeklenebilir güç için paralel olarak 6 adede kadar üniteyi destekler. Transformatör izoleli tasarım, hem kurşun-asit hem de lityum-iyon türleri dahil olmak üzere 48V düşük voltajlı pillerle güvenli bir şekilde çalışır.
Akıllı PV Yönetimi
İki bağımsız PV girişi, 1000V'a kadar ve toplam 30kW güneş enerjisi gücü kabul eder. MPPT voltaj aralığı 150V ila 800V arasında değişir ve izleme verimliliği %99'un üzerindedir. Her faz, dengesiz çıkış koşulları altında nominal gücün %50'sini destekleyerek sistemin gerçek dünya yük dağılımı için esnek olmasını sağlar.
Gelişmiş Koruma Özellikleri
Dahili AFCI (ark hatası devre kesici), PV ark hatalarından kaynaklanan yangın risklerini önler. İnvertör, DC polarite ters bağlantı koruması, AC çıkış aşırı akım ve aşırı voltaj koruması, kısa devre koruması, termal yönetim ve toprak hatası izleme içerir. Aşırı gerilim koruması, hem DC hem de AC tarafında Tip II standartlarına uygundur. IP65 dereceli muhafaza, toz ve su sıçraması koşullarında dış mekan kurulumuna izin verir.
Jeneratör ve İkincil Yük Desteği
Bu invertör, enerji depolama için dizel jeneratör girişi kabul eder, bu da şebekeden bağımsız yerler için idealdir. İkincil bir yük çıkışı, bağımsız güç akışı kontrolü sağlayarak kritik yükleri önceliklendirmenize ve gereksiz enerji kullanımını yönetmenize olanak tanır. Mikroinvertör girişi de desteklenir.
Uygulamalar
Ecolite 48V 20KW invertör, şebekeden bağımsız evler, uzak kulübeler, çiftlik işletmeleri, küçük ticari binalar ve yedek güç sistemleri için uygundur. Üç fazlı gücün gerekli olduğu pil bankaları, güneş dizileri, dizel jeneratörler ve şebekeye bağlı kurulumlarla çalışır.
Aşırı Koşullarda Performans
Çalışma sıcaklığı -40°C ila +60°C arasında değişir, 45°C'nin üzerinde düşüş yaşanır. İzin verilen nem %0 ila %100'dür ve maksimum yükseklik 3000 metredir. Akıllı hava soğutma, gürültüyü 60dB'nin altında tutarken kararlı performansı korur. %97,6 maksimum verimlilik ve %3'ten az toplam harmonik bozulma ile bu invertör, hassas elektronikler için temiz, güvenilir güç sağlar.
Bağlantı ve İzleme
İletişim arayüzleri RS485, RS232 ve CAN'ı içerir. Uzaktan izleme seçenekleri GPRS, WIFI, Bluetooth, 4G ve LAN'ı kapsar. İnvertör, IEC 61727, IEC 62116, G99 ve VDE-AR-N 4105 dahil olmak üzere uluslararası şebeke standartlarına uygundur. Güvenlik ve EMC sertifikaları IEC/EN 62109-1/2'ye uygundur.
| Batarya girişi verileri |
ECO48140 |
ECO48160 |
ECO48180 |
ECO48200 |
| Batarya tipi |
Kurşun-asit veya Lityum-iyon |
| Batarya voltaj aralığı(V) |
40-60 |
| Maks. şarj akımı(A) |
280 |
300 |
330 |
350 |
| Maks. deşarj akımı(A) |
280 |
300 |
330 |
350 |
| Li-ion batarya için şarj stratejisi |
BMS'ye kendi kendine uyum |
| Batarya girişi sayısı |
1 |
| PV dizi girişi verileri |
| Maks. PV giriş gücü(W) |
21000 |
24000 |
27000 |
30000 |
| Maks. PV giriş voltajı (V) |
1000 |
| Başlangıç voltajı(V) |
120 |
| MPPT voltaj aralığı(V) |
150-800 |
| Nominal PV giriş voltajı (V) |
600 |
| Maks. çalışma PV giriş akımı(A) |
36+36 |
| Maks. Giriş kısa devre akımı(A) |
60+60 |
| MPPT izleyicisi sayısı/MPPT izleyicisi başına dizi sayısı |
2+2 |
| AC girişi /Çıkış verileri |
| Nominal AC giriş /çıkış aktif gücü(W) |
14000 |
16000 |
18000 |
20000 |
| Maks. AC giriş /çıkış görünür gücü(VA) |
15400 |
17600 |
19800 |
22000 |
| Nominal AC giriş /çıkış akımı(A) |
20.2/22.3 |
24.3/23.2 |
27.3/26.1 |
30.4/29 |
| Maks. AC giriş /çıkış akımı(A) |
20.2/22.3 |
24.3/23.2 |
27.3/26.1 |
30.4/29 |
| Maks. Sürekli AC Geçişi (şebekeden yüke)(A) |
70 |
| Tepe gücü (şebekeden bağımsız)(W) |
Nominal gücün 2 katı, 10sn |
| Güç faktörü ayar aralığı |
0.8 önde ila 0.8 geride |
| Nominal giriş /çıkış voltajı /aralığı (V) |
220/380V,230/400V 0.85Un -1.1Un |
| Nominal giriş /çıkış şebeke frekansı /aralığı(Hz) |
50Hz(45-55)60Hz(55-65) |
| Şebeke bağlantı formu |
3L+N+PE |
| Toplam akım harmonik bozulması THDi |
<3%(nominal gücün) |
| DC enjeksiyon akımı |
<0.5%In |
| Verimlilik |
| Maks. verimlilik |
97.6% |
| Euro verimliliği |
97.0% |
| MPPT verimliliği |
>99% |
| Ekipman koruması |
| Entegre |
DC Polarite Ters Bağlantı Koruması, AC Çıkış Aşırı Akım Koruması
AC Çıkış Aşırı Voltaj Koruması, AC Çıkış Kısa Devre Koruması, Termal Koruma
DC Terminal İzolasyon Empedansı İzleme, DC Bileşen İzleme, Toprak Hatası Akımı |
| Aşırı Gerilim Koruma Seviyesi |
TİP II (DC), TİP II (AC) |
| Arayüz |
| İletişim arayüzü |
RS485/RS232/CAN |
| İzleme modu |
GPRS/WIFI/Bluetooth /4G/LAN(isteğe bağlı) |
| Genel verileri |
| Çalışma Sıcaklığı Aralığı(°C) |
-40 ila +60°C, 45°C üzeri düşüş |
| İzin verilen ortam nemi |
0-100% |
| İzin verilen yükseklik |
3000m |
| Gürültü(dB) |
<60 |
| Giriş koruması(IP) derecesi |
IP65 |
| İnvertör topolojisi |
İzole Olmayan |
| Aşırı voltaj kategorisi |
OVCII(DC),OVCⅢ(AC) |
| Kabin boyutu(GxYxD mm) |
a×b×c (Konnektörler ve braketler hariç) |
| Ağırlık(kg) |
52 |
| Soğutma tipi |
Akıllı hava soğutma |
| Garanti |
5 Yıl/10 Yıl |
| Şebeke düzenlemesi |
IEC61727,IEC62116,CEI 0-21,EN 50549,NRS 097,RD 140,UNE 217002,OVE-Richtinie R25,G99,VDE-AR-N4105 |
| Güvenlik /EMC standardı |
IEC/EN61000-6-1/2/3/4,IEC/EN 62109-1,IEC/EN62109-2 |
